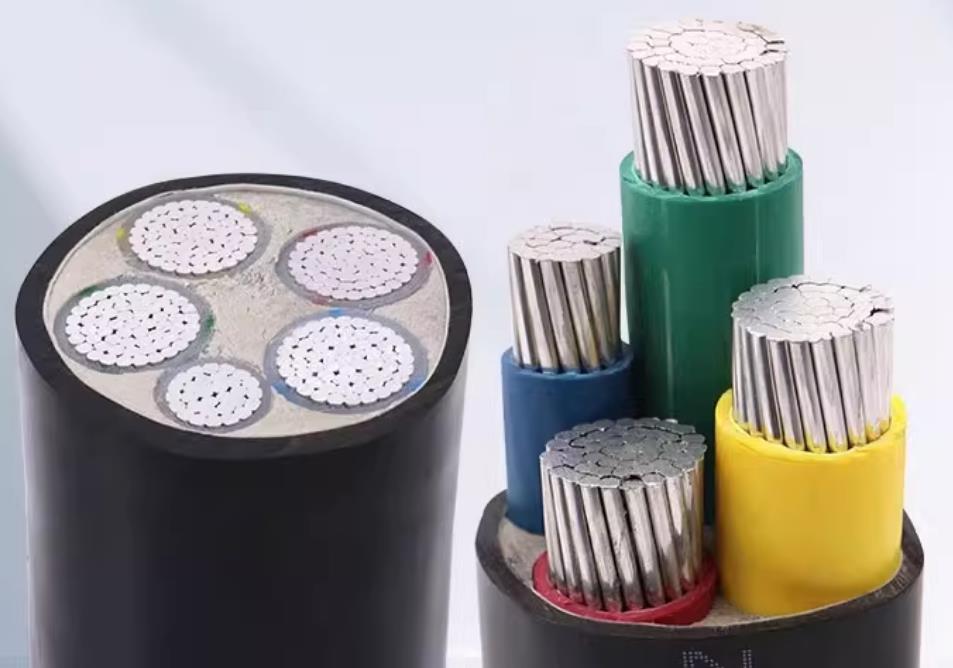

10kV電力電纜認識
1、10kV常用電纜型號及敷設條件：
10kV常用電纜型號及對應的敷設條件如下：
電纜通常根據設計需求選擇阻燃、防火等級，例如：ZA，ZR，ZB，ZC，WDZ等...
•YJV/YJY（交聯聚乙烯絕緣聚氯乙烯/聚乙烯護套電纜）：
?無鎧裝，絕緣性能好，適用于室內、隧道、電纜溝等無機械外力且干燥的環境。
•YJV22/YJY23（交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯/聚乙烯護套電纜）：
?帶鎧裝，能承受機械外力（如埋地敷設時土壤壓力），YJY23的聚乙烯護套防水性更佳，適合潮濕或直埋場景。
•VV22（聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電纜）：
?成本較低，絕緣性能一般，適用于一般環境直埋或承受輕度機械外力的場合，但高溫性能較差。
•YJV32/YJY33（交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯/聚乙烯護套電纜）：
?鋼絲鎧裝，能承受較大機械外力和拉力，適合豎井、水下或需要抗拉的敷設場景。
敷設條件與選型參考
•直埋敷設：選帶鎧裝的YJV22/YJY23、VV22，需搭配防護墊層，避免土壤腐蝕。
•電纜溝/隧道：無鎧裝的YJV/YJY更輕便，若有機械防護需求可選YJV22。
•潮濕/水下環境：優先YJY23、YJV33等聚乙烯護套或鋼絲鎧裝電纜，增強防水性。
•豎井/垂直敷設：選YJV32/YJY33，利用鋼絲鎧裝承受電纜自重拉力。
•室內/橋架：YJV/YJY足夠滿足需求，且安裝方便。
選型時需結合電壓等級、環境溫度、防護要求及經濟性綜合判斷。
2、10kV常用電纜敷設半徑：
10kV常用電纜的敷設半徑通常指的是電纜允許的最小彎曲半徑，以下是一些常見10kV電纜的最小彎曲半徑要求：
•YJV、YJY（交聯聚乙烯絕緣聚氯乙烯/聚乙烯護套電纜）：?jiǎn)涡緹o鎧裝為20D（D為電纜外徑），多芯無鎧裝為15D。
•YJV22、YJY23（交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯/聚乙烯護套電纜）：?jiǎn)涡居墟z裝為15D，多芯有鎧裝為12D。
•VV22（聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電纜）：通常參照聚氯乙烯絕緣電力電纜的標準，最小彎曲半徑為10D。
例如，對于外徑為50mm的YJV22三芯電纜，其最小彎曲半徑應為50times12=600mm。
在電纜敷設過程中，應確保電纜在任何敷設方式及其全部路徑條件的上下左右改變部位，均滿足電纜允許彎曲半徑要求，以防止電纜絕緣層及線芯受到不可挽回的破壞。
3、10kV電纜配電常用敷設類型：
臨時施工用電：通常采用ZA-YJV22型號電纜，穿碳素波紋管敷設，通常過施工大門或需承載重力的地方采用電纜穿鋼管敷設后混凝土包封；部分地區供電局也會要求施工用電采用電纜穿CPVC管方式敷設。
正式用電：外線通常采用YJV22型號電纜，敷設方式通常采用電纜穿電力排管敷設，排管是指電力管采用CPVC管或MPP管后混凝土包封；內線部分（紅線內）電纜通常會穿橋架敷設，電纜會選擇YJV或YJY不帶鎧裝型，彎曲半徑更大更方便橋架內施放。
（阻燃類型根據供電局要求選擇，普遍情況選擇ZA-YJV22型、WDZ-YJY型、ZA-YJV型。Z：阻燃；A、B、C：阻燃等級；W：無鹵；D：低煙；）
